用途
HD-800懸臂式單絞機適用于數據纜（五類，六類，七類）及高頻電纜，電腦線，電源線等多股集合成纜并同步包帶。
性能特征

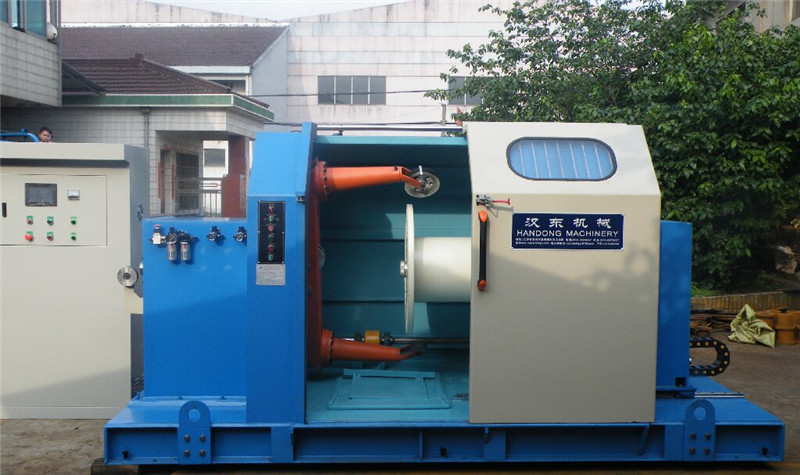

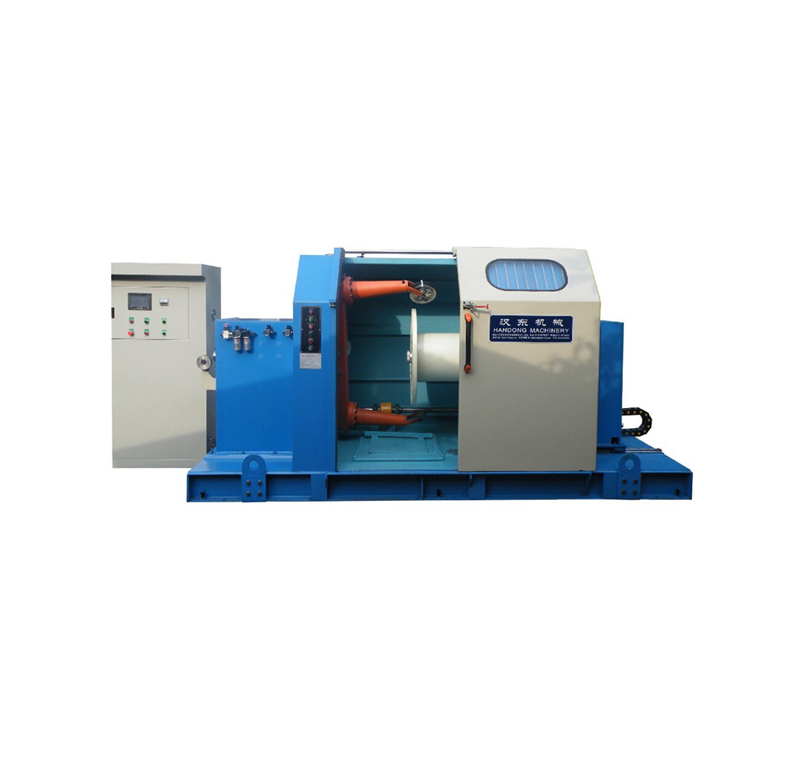

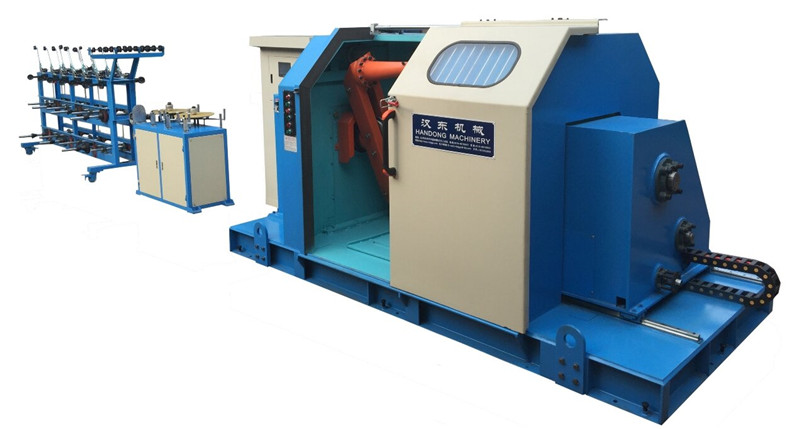

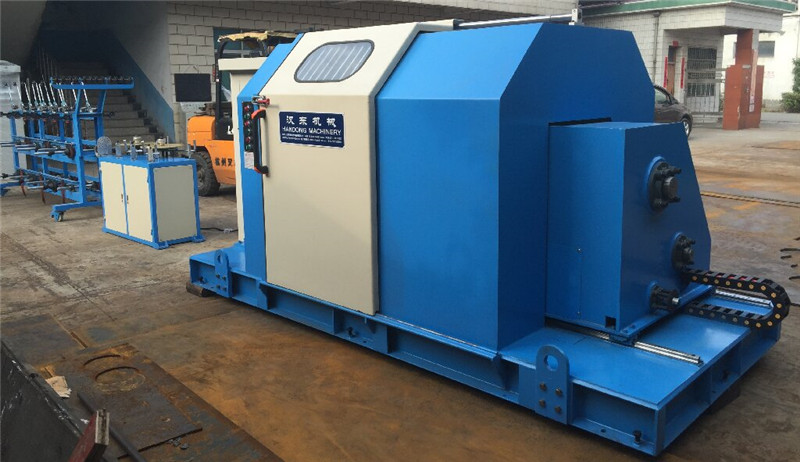

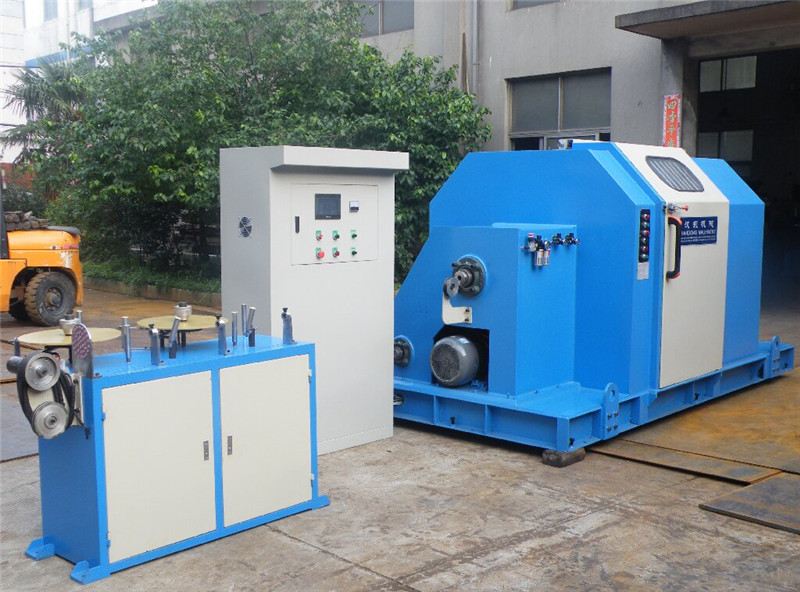

HD-800懸臂單絞機主機整機采用懸臂式結構，采用PLC程序+變頻調速控制+氣動控制組成，具有通過PLC無級設定絞距，無引取輪、動盤排位等優異的設計，確保了線纜的張力均勻；為了保證成纜后的幾何結構穩定，采用單紐成纜的結構，并設計了大直徑轉向?qū)л啽M量減少彎曲，低損耗；旋臂成纜絞合運動，線盤引取收線運動，以及線盤往復排線運動，通過機械式連動和電器雙重控制，確保機組從啟動、正常運行、繯慢停止、急停四種狀態下，同步性優良，絞距穩定之特點；整機性能穩定，操作簡單，確保產品性能優異。
整機制式
1、設備方向：左放→右收型
2、設備電源：380V/50HZ
3、涂裝：天藍色（可根據客戶要求制作）
設備組成
1、 眼模及計米集合架------------------------------1臺（標配）
2、Φ800懸臂式單絞機主機-----------------------1臺（標配）
（1）絞合線徑：最大Φ20mm
（2）適用芯線外徑：Φ1.0mm-4.0mm
（3）絞距范圍：30mm-200mm
（4）主 電 機：15HP馬達加變頻調速
（5）收線電機：5.5HP馬達+差速器
（6）排線電機：1HP減速馬達
（7）線軸升降：電動液壓升降
（8）轉速：0~700/min 常速600PRM/min
（9）外型尺寸：（L×W×H）380×172×178cm
（10）重量：5500KG
（11）收線盤徑：Φ800mm x600mm xΦ80mm（用戶提供尺寸）
3、PLC電腦控制箱--------------------------------1臺（標配）
（1）電控部份: PLC: 西門子系統,
（2）人機界面：臺灣威倫7寸,
4、中心包紙機---------------------------------------1臺（選配）
5、側放包帶機---------------------------------------1臺（選配）
6、12頭雙排被動張力放線架--------------------1臺（選配）
7、HD-500雙頭主動放線機----------------------1臺（選配）
8、HD-500退扭放線機----------------------------1臺（選配）
